Компанией DRAGFLOW были разработаны шламовые насосы для добычи и транспортировки высоко-абразивных, вязких материалов с концентрацией твердых частиц до 70% и размером до 120 мм в диаметре. Мощность установленных двигателей позволяет перекачивать смеси с плотностью до 1,6 кг/дм3. Изнашиваемые части изготовлены из сплава Chrome Hard VI, твердостью 600/650 единиц по Бриеллю. Все насосы укомплектованы рыхлителем грунта, который предотвращает блокировку всасывающего отверстия твердыми частицами, перемешивая их с жидкостью, тем самым создавая легко перекачиваемую массу для насоса.

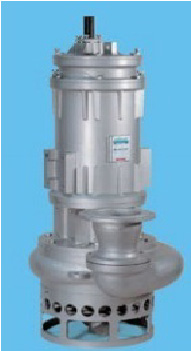

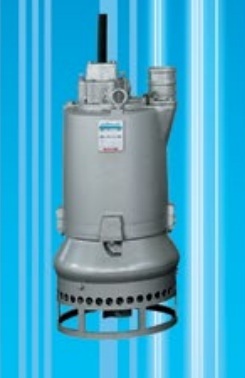

Фирмой DRAGFLOW были разработаны насосы с электрическим приводом.
Технические характеристики шламовых насосов с электрическим приводом | ||||||||
---|---|---|---|---|---|---|---|---|
Марка насоса | Напорный патрубок (∅ мм) | Производительность (м3/ч мм) | Гидростатический напор (м) | А (400V) | Мощность (кВт) | об/мин (50Hz) | Диаметр частиц (∅ мм) | Вес (кг) |
EL 5 | 80 | 30 | 12 | 9 | 3,7 | 1450 | 20 | 200 |
EL 7,5 | 100 | 60 | 12 | 12 | 5,5 | 1450 | 25 | 250 |
EL 7,5S | 100 | 60 | 12 | 16 | 7,5 | 1450 | 25 | 260 |
EL 10 | 100 | 60 | 15 | 16 | 7,5 | 1450 | 25 | 270 |
EL 10S | 100 | 60 | 15 | 19 | 9 | 1450 | 25 | 270 |
EL 12.5 | 100 | 60 | 18 | 19 | 9 | 1450 | 25 | 270 |
EL 12.5S | 60 | 18 | 23 | 11 | 1450 | 25 | 280 | |
EL 25A | 100 | 100 | 20 | 37 | 18 | 980 | 35 | 680 |
EL 25B | 150 | 140 | 14 | 37 | 18 | 980 | 35 | 690 |
EL 35A | 100 | 90 | 30 | 53 | 26 | 980 | 35 | 750 |
EL 35B | 150 | 140 | 22 | 53 | 26 | 980 | 35 | 760 |
EL 35HC | 150 | 210 | 15 | 53 | 26 | 980 | 60 | 750 |
EL 60A | 150 | 200 | 22 | 89 | 44 | 980 | 60 | 1040 |
EL 60B | 200 | 350 | 16 | 89 | 44 | 980 | 60 | 1070 |
EL 60HC | 250 | 720 | 5 | 89 | 44 | 980 | 90 | 1300 |
EL 604A | 150 | 200 | 45 | 131 | 75 | 1450 | 60 | 1070 |
EL 604B | 200 | 470 | 22 | 131 | 75 | 1450 | 60 | 1085 |
EL 1204A | 150 | 200 | 46 | 158 | 90 | 1450 | 60 | 1070 |
EL 1204B | 200 | 400 | 31 | 158 | 90 | 1450 | 60 | 1085 |
EL 1204HC | 250 | 720 | 16 | 158 | 90 | 1450 | 90 | 1410 |
EL 110A | 200 | 350 | 30 | 160 | 80 | 740 | 60 | 2400 |
EL 110B | 250 | 450 | 26 | 160 | 80 | 740 | 60 | 2400 |
EL 180A | 200 | 350 | 43 | 236 | 130 | 980 | 60 | 2400 |
EL 180B | 250 | 450 | 39 | 236 | 130 | 980 | 60 | 2400 |
EL 200A | 200 | 350 | 48 | 270 | 150 | 980 | 60 | 2400 |
EL 200B | 250 | 450 | 44 | 270 | 150 | 980 | 60 | 2400 |
EL 150A | 250 | 720 | 22 | 240 | 110 | 600 | 120 | 4300 |
EL 150B | 300 | 900 | 18 | 240 | 110 | 600 | 120 | 4350 |
EL 300A | 300 | 900 | 34 | 500 | 220 | 740 | 120 | 5000 |
EL 300B | 350 | 1200 | 28 | 500 | 220 | 740 | 120 | 5000 |
Шламовые насосы повышенной мощности | ||||||||
---|---|---|---|---|---|---|---|---|
Марка насоса | Напорный патрубок (∅ мм) | Производительность (м3/ч мм) | Гидростатический напор (м) | А (400V) | Мощность (кВт) | об/мин (50Hz) | Диаметр частиц (∅ мм) | Вес (кг) |
EL 7,5SS | 100 | 60 | 12 | 19 | 9 | 1450 | 25 | 260 |
EL 10SS | 100 | 60 | 15 | 3 | 11 | 1450 | 25 | 260 |
EL 12,5SS | 100 | 60 | 18 | 28 | 13 | 1450 | 25 | 290 |
EL 25SA/SB | 100/150 | 100/140 | 20/14 | 53 | 26 | 980 | 35 | 750/765 |
EL 35 SA/SB | 100/150 | 90/140 | 30/22 | 89 | 44 | 980 | 35 | 750/760 |
EL 354 SA/SB | 100/150 | 60/120 | 46/39 | 89 | 44 | 1450 | 35 | 1040/1070 |
EL 60 SA/SB | 150/200 | 200/350 | 22/16 | 115 | 60 | 980 | 60 | 1200/1200 |
EL 60 SHC | 250 | 720 | 5 | 115 | 60 | 980 | 90 | 1300 |
EL 604 SA/SB | 150/200 | 200/470 | 45/22 | 158 | 90 | 1450 | 60 | 1070/1085 |
Шламовые высоконапорные насосы | ||||||||
---|---|---|---|---|---|---|---|---|
Марка насоса | Напорный патрубок (∅ мм) | Производительность (м3/ч мм) | Гидростатический напор (м) | А (400V) | Мощность (кВт) | об/мин (50Hz) | Диаметр частиц (∅ мм) | Вес (кг) |
EL 354A | 100 | 60 | 46 | 73 | 37 | 1450 | 35 | 750 |
EL 354B | 150 | 120 | 39 | 73 | 37 | 1450 | 35 | 765 |
EL 604 HHA | 100 | 100 | 52 | 131 | 75 | 1450 | 35 | 1100 |
EL 604 HHB | 150 | 200 | 38 | 131 | 75 | 1450 | 35 | 1130 |
EL 604 HHC | 200 | 250 | 28 | 131 | 75 | 1450 | 35 | 1130 |
EL 604 SHHA | 100 | 100 | 52 | 158 | 90 | 1450 | 35 | 1180 |
EL 604 SHHB | 150 | 200 | 38 | 158 | 90 | 1450 | 35 | 1210 |
EL 604 SHHC | 200 | 250 | 28 | 158 | 90 | 1450 | 35 | 1210 |
EL 1204 HHA | 100 | 100 | 72 | 158 | 90 | 1450 | 35 | 1200 |
EL 1204 HHB | 150 | 200 | 62 | 158 | 90 | 1450 | 35 | 1230 |
EL 1204 HHC | 200 | 250 | 54 | 158 | 90 | 1450 | 35 | 1230 |

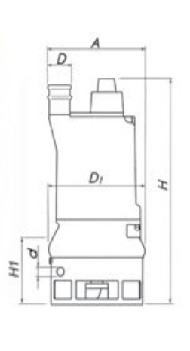

Размеры насосов EL 5-EL 12,5SS | ||||||
---|---|---|---|---|---|---|
Марка насоса | A(мм) | d(мм) | D(мм) | D1(мм) | H(мм) | H1(мм) |
EL 5 | 387 | 20 | 80 | 357 | 783 | 170 |
EL 7,5-12,5SS | 437 | 25 | 100 | 435 | 917 | 200 |

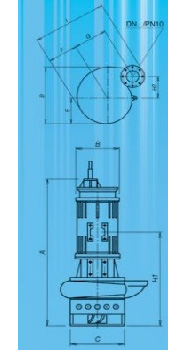

Размеры насосов EL 25-EL 300 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Марка насоса | A(мм) | B(мм) | C(мм) | D(мм) | E(мм) | F(мм) | G(мм) | H1(мм) | H2(мм) | I(мм) |
EL 25 | 1344 | 375 | 540 | 667 | 323 | 327 | 378 | 857 | 145 | 815 |
EL 25SS | 1430 | 375 | 600 | 774 | 363 | 374 | 418 | 863 | 298 | 902 |
EL 35 | 1430 | 375 | 600 | 774 | 363 | 374 | 418 | 863 | 298 | 902 |
EL 35HS | 1465 | 375 | 540 | 736 | 307 | 350 | 412 | 888 | 282 | 902 |
EL 354 | 1430 | 375 | 600 | 774 | 363 | 374 | 418 | 863 | 289 | 902 |
EL 60 | 1610 | 450 | 548 | 747 | 334 | 362 | 428 | 930 | 197 | 933 |
EL 60HC | 1660 | 450 | 548 | 997 | 449 | 467 | 478 | 995 | 340 | 1140 |
EL 604 | 1610 | 450 | 548 | 747 | 334 | 362 | 428 | 930 | 197 | 933 |
EL 1204 | 1610 | 450 | 548 | 747 | 334 | 362 | 428 | 930 | 197 | 933 |
EL 110-200 | 2150 | 700 | 765 | 1080 | 490 | 500 | 592 | 1800 | 430 | 1260 |
EL 150 | 2630 | 700 | 1015 | 1360 | 650 | 652 | 750 | 1800 | 600 | 1600 |
EL 300 | 2930 | 700 | 1015 | 1360 | 650 | 652 | 750 | 1800 | 600 | 1600 |
